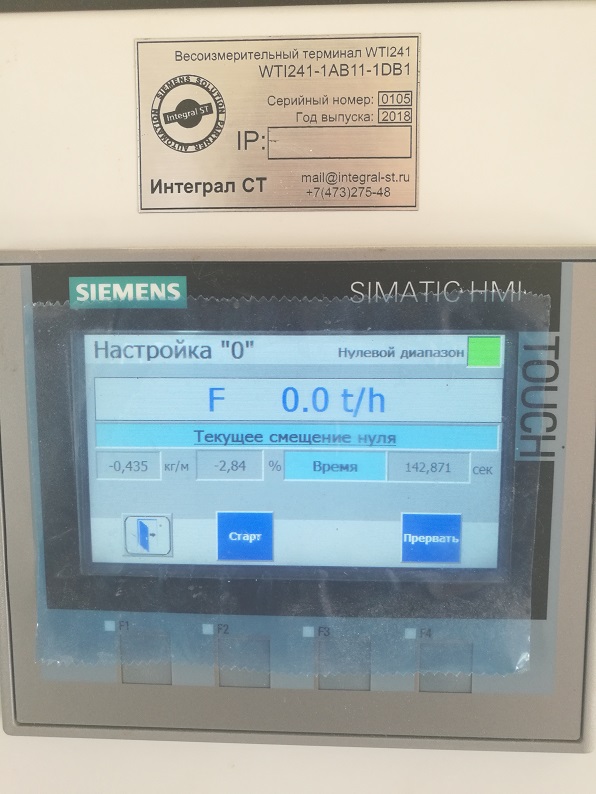

Собственная разработка. Русифицированный графический интерфейс, обогрев шкафа. Работа с несколькими весами одновременно.
В 2016 году был создан первый опытный образец терминала WT241(i) с русифицированным графическим интерфейсом, расширенным температурным диапазоном и возможностью адаптации терминала к работе с несколькими весами (до 3-х) одновременно.

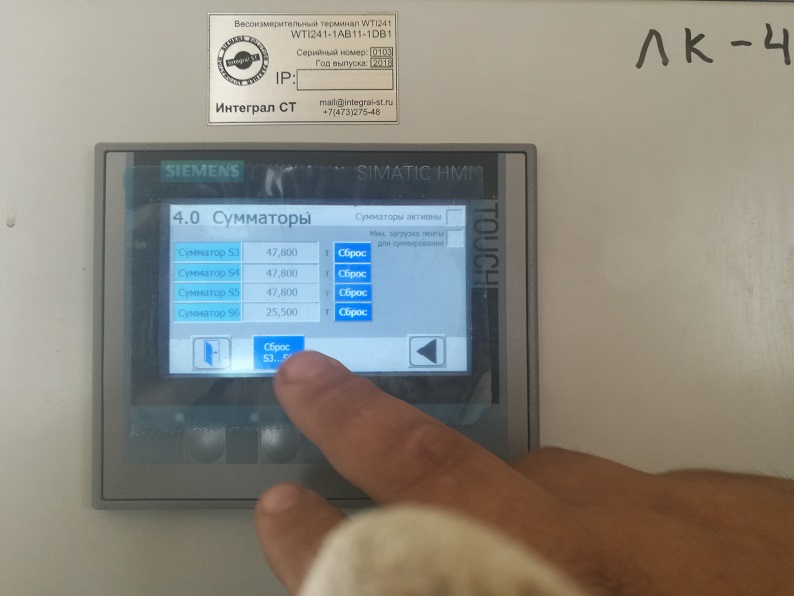

Основной задачей WT241(i) является измерение скорости конвейера, измерение и преобразование напряжения датчика в величину веса и точный расчет количества переданного материала или расхода материала. Объем переданного материала может быть записан в 6 модулях памяти сумматора: накопительная память сумматора определяет количество переданного материала за определенный срок эксплуатации весов (сбрасывается только при загрузке заводских настроек), общая сумма используется для задач, требующих официально подтвержденной калибровки (в разработке). Четыре оставшихся модуля сумматора свободно доступны. Например, они могут использоваться для записи суммарных значений за день или неделю.
Преимущества Комплексное решение — не требуется настройка в SIMATIC
|  |
|
|
|
Данные для заказа
| № п/п | код изделия | описание | Коментарий |
| 1 | WTI241-0AA0 | Шкаф управления (весоизмерительный терминал) «Интеграл WT241(i)» с поддержкой рус.языка, стандартный температурный диапазон 0…+40°C, IP65, 1 вход для датчика скорости, 1 аналоговый выход 0/4-20 мА, 3хDI, 4xDO 24VDC, не более 0,5А на выход, RS485 (Modbus RTU), Modbus TCP, включая базовое ПО. Питание 220V AC. Производство РФ. AL : N / ECCN : N ТН ВЭД ЕАЭС 8423900009 | Без стекла, без обогрева, IP65 |
| 2 | WTI241-0AB0 | Шкаф управления (весоизмерительный терминал) «Интеграл WT241(i)» с поддержкой рус.языка, стандартный температурный диапазон 0…+40°C, IP56, 1 вход для датчика скорости, 1 аналоговый выход 0/4-20 мА, 3хDI, 4xDO 24VDC, не более 0,5А на выход, RS485 (Modbus RTU), Modbus TCP, включая базовое ПО. Питание 220V AC. Производство РФ. AL : N / ECCN : N ТН ВЭД ЕАЭС 8423900009 | Со стеклом, без обогрева, IP56 |
| 3 | WTI241-0BA0 | Шкаф управления (весоизмерительный терминал) «Интеграл WT241(i)» с поддержкой рус.языка, расширенный температурный диапазон -40…+40°C, IP65, 1 вход для датчика скорости, 1 аналоговый выход 0/4-20 мА, 3хDI, 4xDO 24VDC, не более 0,5А на выход, RS485 (Modbus RTU), Modbus TCP, включая базовое ПО. Питание 220V AC. Производство РФ. AL : N / ECCN : N ТН ВЭД ЕАЭС 8423900009 | Без стекла, с обогревом, IP65 |
| 4 | WTI241-0BB0 | Шкаф управления (весоизмерительный терминал) «Интеграл WT241(i)» с поддержкой рус.языка, расширенный температурный диапазон -40…+40°C, IP56, 1 вход для датчика скорости, 1 аналоговый выход 0/4-20 мА, 3хDI, 4xDO 24VDC, не более 0,5А на выход, RS485 (Modbus RTU), Modbus TCP, включая базовое ПО. Питание 220V AC. Производство РФ. AL : N / ECCN : N ТН ВЭД ЕАЭС 8423900009 | Со стеклом, с обогревом, IP56 |
| 5 | WT241(i) | Шкаф управления WT241(i) с поддержкой рус.языка, расширенный температурный диапазон -40…+40С 1 вход для датчика скорости, 1 аналоговый выход 0/4-20 мА, 3хDI, 4xDO, TCP, включая базовое ПО. ТН ВЭД ЕАЭС 8423900009 |
|
| № п/п | код изделия | описание | Характеристики | Коментарий |
| 1 | WTZ241-MT8050S | Панель оператора(с предустановленным ПО) | MT8050S | |
| 2 | WTZ241-WP241P | Весовой модуль(поверенный) | WP241P | |
| 3 | WTZ241-EDS-205 | Коммуникационный модуль | EDS-205 | |
| 4 | WTZ241-WS300-TERMO | Плата согласования | WS300-TERMO | |
| 5 | WTZ241-6EP1332 | Блок питания(24V,4A) | 6EP1332 |
