АСУТП хранения, учета и формирования бутадиеновых фракций

АСУТП хранения, учета и формирования бутадиеновых фракций
Описание проекта:

Заказчик:
ОАО "ВОРОНЕЖСИНТЕЗКАУЧУК", г. Воронеж.

Описание системы:

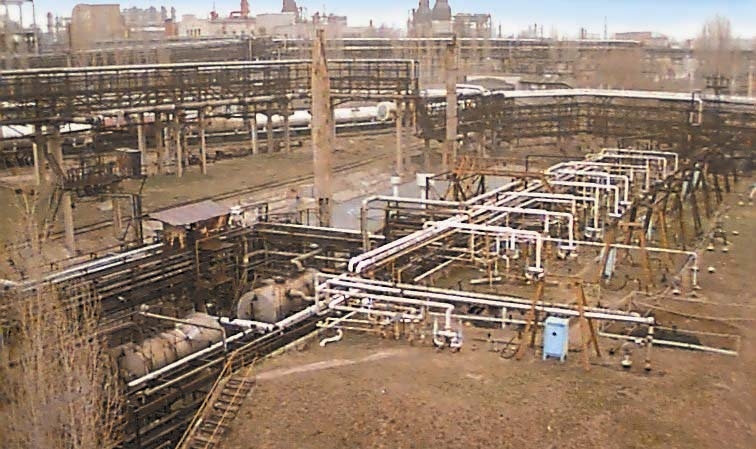

АСУТП представляет собой резервированный программно-аппаратный комплекс, предназначенный для реализации функций хранения, учета и формирования бутадиеновых фракций, применяемых в качестве сырья в производстве синтетического каучука. Управляемыми механизмами являются насосы, электрозадвижки, управляемые клапана. АСУ должна обеспечивать управление технологическим процессом, визуализацию процесса, обеспечения человеко-машинного интерфейса (HMI) и функций противоаварийной защиты и сигнализации (ПАЗ и С).

Структура системы:

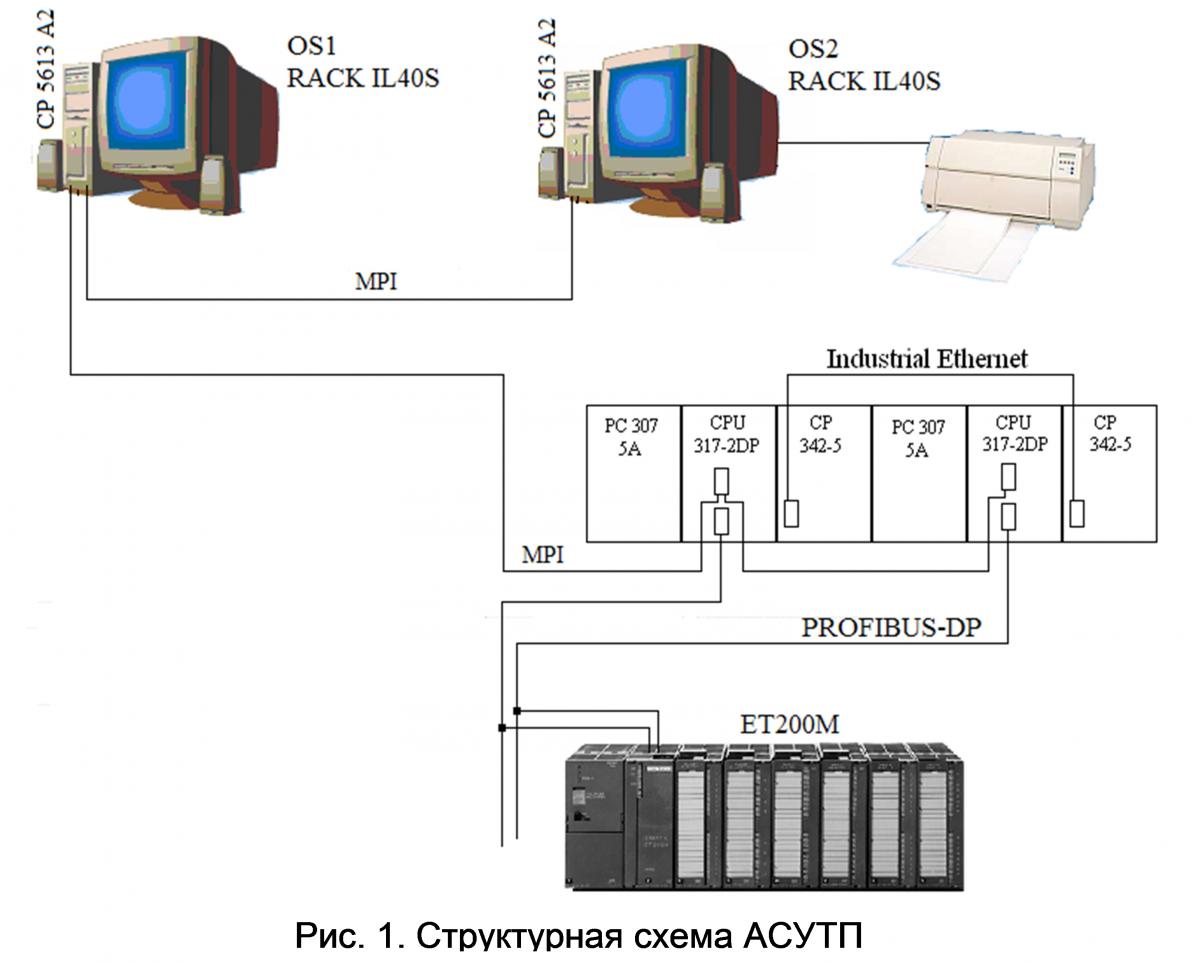

АСУТП создана на базе двух логических контроллеров с центральным процессорным устройством CPU317-2DP и двух станций оператора (Simatic Rack PC IL40S) (структурная схема системы показана на рис. 1). Связь между станцией управления и человеко-машинным интерфейсом «верхнего уровня» осуществляется по сети MPI. Управление объектом и функции программно-аппаратного резервирования осуществляется с помощью информационной подсети PROFIBUS-DP. Человеко-машинный интерфейс реализован на основе SCADA-системы WinCC. ​Безаварийная работа по питанию всех уровней управления обеспечивается источником бесперебойного питания USV-GERAET A3000:3000VA/2100W.



ТАБЛИЦА СИГНАЛОВ ВХОДОВ/ВЫХОДОВ АСУТП

Тип сигнала

Количество

Всего

Использовано

AI 4-20mA, Ех

72

69

AI RTD, Ех

44

39

AI 4-20mA,

8

4

AO 4-20mA

4

3

DI 24В

80

66

DI 24В Ex

4

2

DO 230В/5 A

32

25

Итого

244

208

Система обеспечивает:

  • измерение аналоговых параметров, линеаризацию и преобразование к техническим единицам измерения;
  • регистрацию логических (дискретных) входов;
  • противоаварийную защиту, сигнализацию аварийных и предельных значений аналоговых и дискретных параметров;
  • выработку аналоговых и дискретных управляющих воздействий;
  • диагностику неисправности датчиков и исполнительных механизмов;
  • представление оператору информации о значении технологических параметров, состоянии оборудования и исполнительных механизмов;
  • протоколирование и архивирование технологического процесса и действий операторов;
  • документирование технологического процесса.

Результаты внедрения:

  • срок реализации:              3 месяца;
  • расходы на аппаратуру:   90 000 €;
  • расходы на инжиниринг:   30 000 €.

АСУТП успешно прошла экспериментальную проверку и опытную эксплуатацию, передана на ОАО "ВОРОНЕЖСИНТЕЗКАУЧУК" для промышленной эксплуатации.
